拉杆式位移传感器
品牌 ： 德国NOVOtechnik
规格 ： 拉杆式，长度100-900mm
型号 ： LWH
产品详情
拉杆式电子尺LWH（最大行程900mm）

LWH系列位移传感器为高精度测量或长度控制面设计。

900mm以内行程，线性位移测量精度高达0.01mm，无需齿轮，齿条或类似的装置，该传感器已将其结构直接设于机器内部。

紧密配合的位移操作杆是经过特殊表面处理，使其能减小磨擦以作高速运动。甚至在出现一些角度偏差时，滑杆前端支点也能进行正常的位移操作。传感器操作杆的合理连接，以及可调的固定底座，可使传感器在最佳位置。且在最恶劣的环境下，也能保证测量的可靠性。

性能

  • 使用寿命>100000000次操作

  • 显著的线性度

  • 精度为0.01mm

  • 高操作速度

  • 通过插孔和插座与DIN43 6501连接（防水型插头）

描述
外壳铝、阳极电镀
安装可调节
运动器不锈钢针，可旋转
轴承套筒轴承
电阻元件传导性塑料制品
电刷设备多金属电刷，缓冲弹性体
电气连接通过四相插孔连接到DIN43650
环境
工作温度-30 -- +100 °C
振动5 -- 20000 Hz
Amax=0.75mm
amax=20g
冲击50g
11ms
速度10m/s max
加速度200m/s2 max
防护等级IP50
参数
型号
LWH75
LWH100
LWH130
LWH150
LWH225
LWH300
LWH360
LWH450
LWH500
LWH600
LWH750
LWH900
​
量程
75
100
130
150
225
300
360
450
500
600
750
900
mm
电子行程
76
102
132
152
228
304
366
457
508
610
762
915
mm
标称电阻
2
2
2
5
5
5
5
5
5
5
10
10
千欧
阻值公差
20
%
线性度
0.1
0.1
0.09
0.08
0.07
0.06
0.05
0.05
0.05
0.05
0.04
0.04
%
精度
0.01
mm
工作电流
< 0.1
µA
最大起动电流
10
mA
最大工作电压
42
V

绝缘电阻

》10（500V，1bar，2s）
M

绝缘电流

《100（50Hz，2s，1bar，500VAC）
A

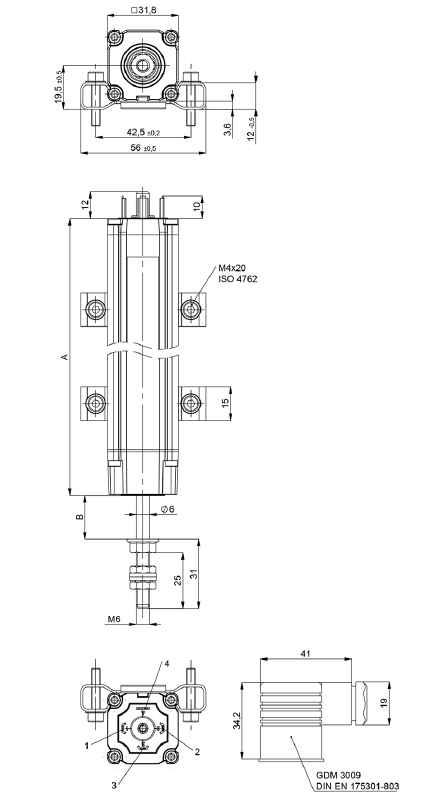

长度（A）

148
173
203
223
300
375
438
528
579
680
833
985
±2mm

机械行程（B）

83
109
139
160
236
312
373
465
515
617
769
922
±2mm

固定座尺寸（C）

52.2
77.5
108.5
128.5
204.5
280.5
343.5
433.5
484.5
585.5
738.5
890.5
±1.5mm
重量
220
250
290
320
410
500
570
680
740
870
1050
1230
g
驱动部件重量
50
55
60
65
85
100
115
135
145
170
210
245
g

操作力

水平

1.5

1.6

1.6

1.6

1.7

1.8

1.8

1.9

1.9

2.0

2.2

2.3

N

垂直
2.0
2.1
2.2
2.3
2.6
2.8
3.0
3.4
3.5
3.9
4.4
5.0
N
最大安装力矩
240
Ncm
重要说明
在数据单上所有给出的数值包括线性度、使用寿命、微线性度、对外部干扰的抵抗值以及在电压分割模式下的温度参数。针对于带有电刷电压操作的装置。能对可操作的放大器进行去动，使之作为电压跟随器，在那种情况下，实际上没有应用到电刷。
